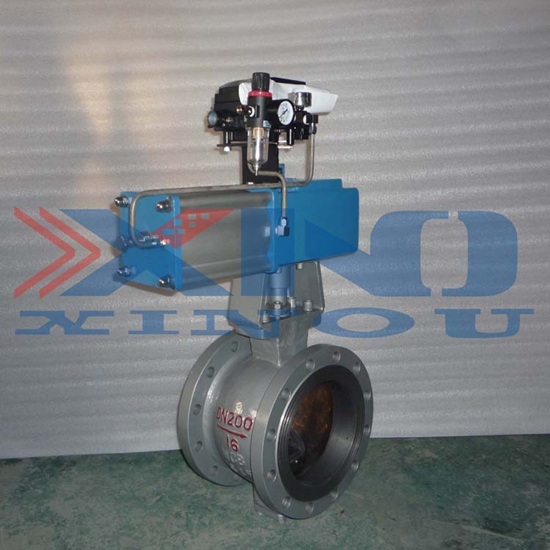

ZSHV氣動V型調節球閥

關注次數：

型號：

技術參數：

ZSHV氣動V型調節球閥具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

ZSHV氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

ZSHV氣動V型調節球閥性能:

公稱通徑D（mm）253240506580100125150200250300350400額定流量系數Cv324378901602503606101120185029503700719511466公稱壓力PN（MPa）1.6、2.5、4.0、6.4流量特性近似等百分比（參見典型曲線圖）、直線特性閥板轉角（度）0°～至90°（可調）允許泄漏量等級軟密封：零泄露硬密封：≤額定Cv×0.001% 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%動作時間（S）0.51.02.5～4.07.010可調節比250:1300:1ZSHV氣動V型調節球閥技術參數公稱通徑DN(mm)25～400公稱壓力PN(MPa)1.6～6.4公稱壓力Ps(MPa)強度試驗2.4～9.6密封試驗1.76～7.0材料代號CPR主要零件閥體WCBZG1Cr18Ni9TiZGOCr18Ni12Mo2Ti球桿2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti閥桿2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈聚四氟乙烯、不銹鋼、硬質合金填料聚四氟乙烯、柔性石墨適用工況適用介質水,蒸汽,油品硝酸類醋酸類適用溫度-28～425℃-28～500℃執行器型號GT系列、AW系列,SW系列、BAW系列, BRAY系列氣源壓力0.4～0.7MPa連接形式對夾式、法蘭式，法蘭按JB79-59標準基本誤差回差死區輸入信號氣源接口電信號氣信號全行程的 ≤±2%全行程的 ≤±2%全行程的 ≤0.8%4～20mADC20～100KpaG1/8" G1/4"ZSHV氣動V型調節球閥允許壓差:
執行機構狀態PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K填料：聚四氟乙石棉2540506580100125150200250300GT65關閉4.991.13 △P0.740.31 GT80關閉4.994.994.992.801.33 △P1.720.830.530.300.16 GT90關閉 4.994.992.802.62 △P 1.331.330.490.28 GT100關閉 4.521.56 △P 0.480.16 GT125關閉 4.524.502.311.43 △P 0.820.450.250.19 GT160關閉 4.504.973.32 △P 0.810.520.401.13 AW17關閉 4.953.210.132.741.91△P 0.900.693.710.420.31AW20關閉 0.703.232.51△P 0.700.540.40
