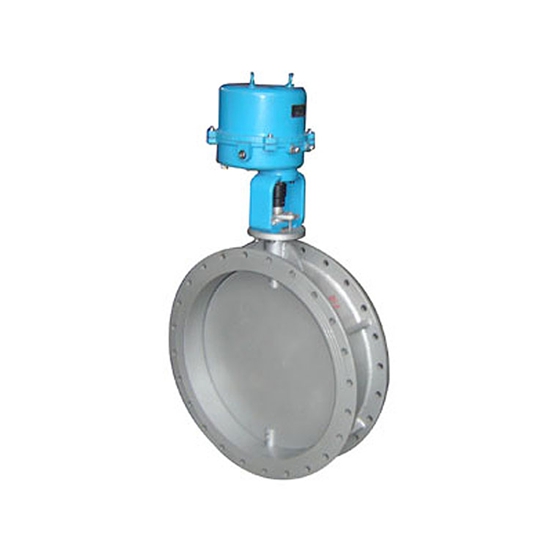

ZDLW電動通風調節蝶閥

•

型號：

技術參數：

ZDLW電動通風調節蝶閥具有結構簡單、流通能力大，調節精度高等特點。適用于含有懸浮顆粒的流體及濃濁、漿狀的流體的調節和控制。
類別 直行程 角行程
常溫型 中溫型 常溫型 中溫型
型號 ZDLW-6B(K) ZDLW-6B(K)G ZDLW-6B(K) ZDLW-6B(K)G

• 技術參數
• 安裝尺寸
• 型號說明
• 應用案例
• 下載文檔

電動通風調節蝶閥概述:
ZDLW、ZDRW 電子式電動調節蝶閥是由3610R/L全電子式電動執行機構和蝶閥調節機構組成。執行機構內有伺服系統，無須另配伺服放大器。具有結構簡單、流通能力大，調節精度高等特點。適用于含有懸浮顆粒的流體及濃濁、漿狀的流體的調節和控制，廣泛應用于石化、冶金、電站等工業部門中

電動通風調節蝶閥主要零件材料:

零件名稱	材 料	溫度范圍℃
閥體、閥板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

電動通風調節蝶閥的型號、規格

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號	ZDLW-6B(K)	ZDLW-6B(K)G	ZDLW-6B(K)	ZDLW-6B(K)G
規格	DN600～1000		DN50～500

電動通風調節蝶閥主要技術參數

公稱通徑 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6
介質溫度 ℃	常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼）
額定轉角 °	0～70
流量特性	-20～150
環境溫度 ℃	近似等百分比
接管法蘭	按JB78-59 對夾式法蘭連接

電動通風調節蝶閥連接尺寸:

公稱 通徑 DN	D	D1	L1	L2				D2				H				n-d	L3				法蘭端 面距
				配A型	配 B型	配 C型	配 D型	配 A型	配 B型	配 C型	配D型	配 A型	配 B型	配 C型	配D型		配A型	配B型	配C型	配D型
50		110	92	355				225				200				4-φ14	120				60
80	125	150	92	355												4-φ18
100	145	175	102	385
125	175	200	117	384	429				225				225			8-φ18		155
150	200	225	130	397	442
200	255	280	172	437	482																70
250	310	335	197		511	561				335				260		12-φ18			165
300	362	395	227		536	586										12-φ23					80
350	412	445	252		561	611
400	462	495	296			656										16-φ23					100
450	518	550	321			679
500	568	600	346			704
600	755	705	480				1075				470				365	20-φ25				120	150
700	860	810	530				1125									20-φ24
800	975	920	595				1185									24-φ30					200
900	1075	1020	685				1280
1000	1175	1175	735				1320									28-φ30

注：L3為拆卸護罩所必須的尺寸。 訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
